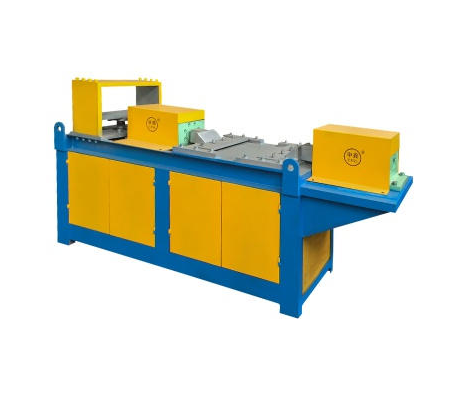

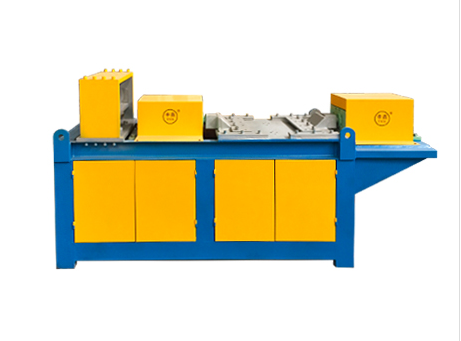

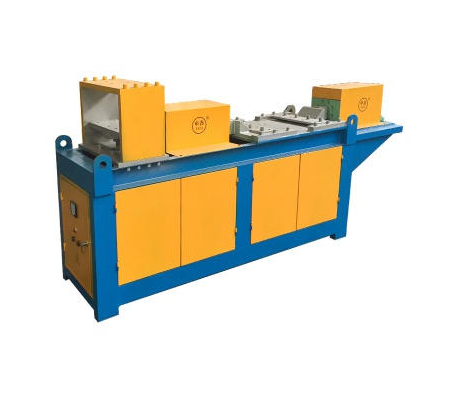

BZJ-001八字筋成型机

一、产品描述：
    隧道施工目前普遍采用格栅钢架作为初期支护体系，“8”字筋骨架格栅受力合理，越来越被普遍采用。八字筋成型机是我公司根据隧道格栅拱架连接筋施工的难题（难以加工，构件尺寸控制困难），专门研发的一款设备。
八字成型机以机械化加工代替了热工加工，提高了工作效率，又有效的降低了人工的劳动强度，机械加工较人工相比，减少人工费用的投入，是格栅拱架支护八字筋加工的理想设备。利用油压千斤顶压制模具使八字结成形的加工工艺，解决了八字结批量生产的难题。这种利用模具加工八字结的工艺把回型筋弯制成形、回型筋焊接成环和八字结平面顶弯三道工序一气呵成，简单方便，加工速度快。
二、结构分析：
1、标准机机架及机身为平台结构，由方型钢管及弧形钢板焊接成型，减少应力后整体加工，确保设备具有足够的强度、刚性及稳定性。
2、设备各部分的零部件根据实际工作状况、工作环境而进行必要的表面处理，如电镀、发黑、淬火、渗碳、静电喷涂等，以满足部件具有足够的强度及表面功能。
3、圆模为整体模具：夹模、导模、圆模、芯棒头等模具得表面硬度不低于HRC50，各种模具的更换操作简单、方便，同时符合管件加工工艺要求。
三、技术参数：

产品型号	BZJ-001
总功率（kw）	4
电压（v）	380
液压系统压力（Mpa）	0-16
油缸推进速度（mm/s）	1-13
重量（kg）	1100
外形尺寸（长×宽×高）（m）	2.5×0.6×1.4
