详细介绍

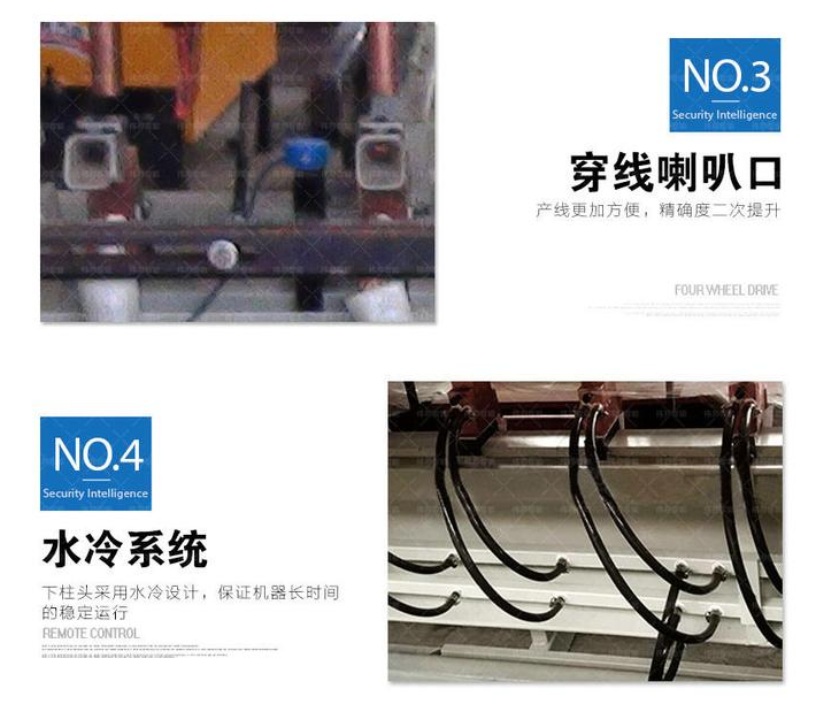

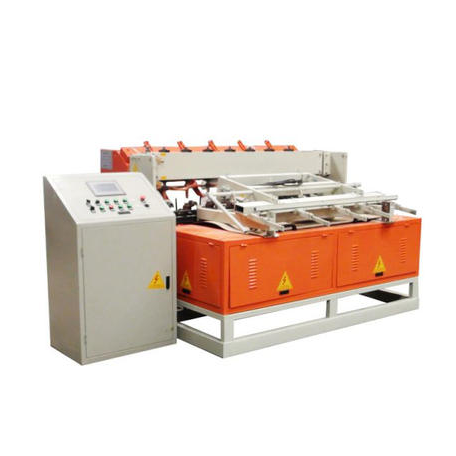

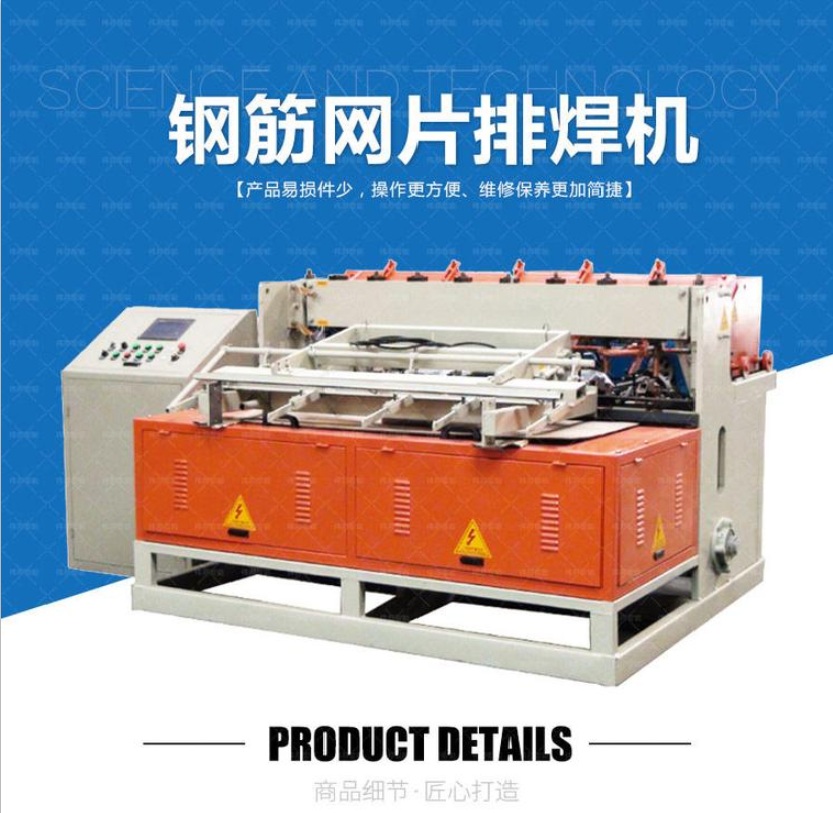

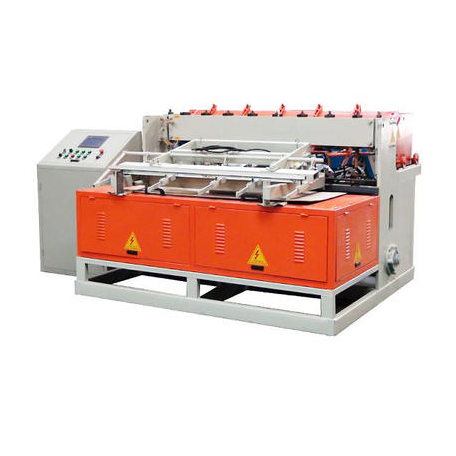

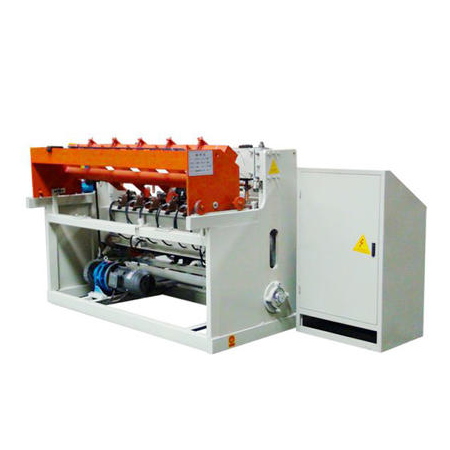

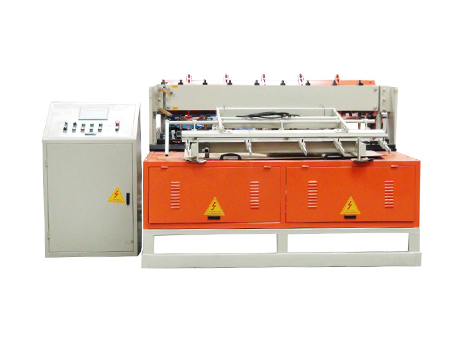

TX1500网片焊机
一、产品描述：
TX数控型系列电焊网片机，是我公司在吸收国内外好的机电控制电阻焊技术的基础上，自行研制成功的一种自动焊接设备。其中多项技术已申报国家专利，我厂研制的该系列网片机具有以下优点：
1、主体机架采用较厚钢板与型钢焊接而成，使主体结构更为牢固、紧凑。
2、纬丝送丝机构结构新颖采用专利技术的送丝轮拔丝技术，使纬丝送丝技术更加准确决了每次不漏丝或漏双丝的难题。

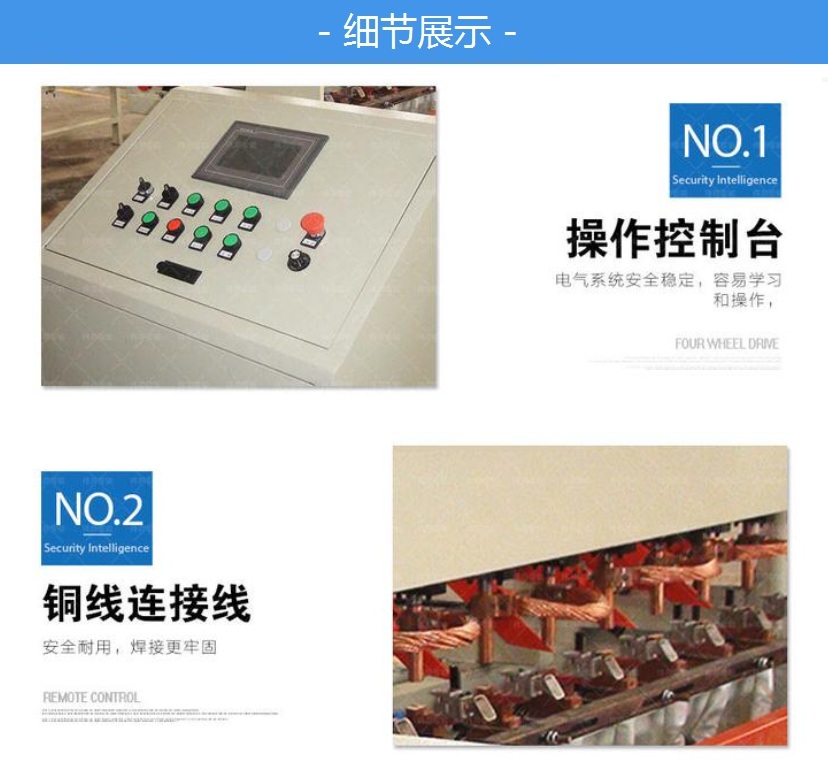

3、拉网采用步进电机拉网方式可以解决同一张网片有不同的网孔尺寸的难题，拉网控制系统采用PLC控制屏幕中文显示。
4、焊接采用了新型高效焊网变压器，电压调节范围宽，可分为八个级别，扩大了焊接丝径范围。
5、焊接电力电子控制系统采用同步控制技术，焊接时间与分控焊接均由数字化集成电路组成，控制精度高性能稳定。
二、主体结构：
本系列电焊网机主机的主体结构主要由自动进纬机构，拉网机构、焊接变压器、上电极加压横梁机构、下电极底梁机构、拉网机构、剪网机构等组成，以上机构全部装配在板框门型机架上，构成坚实牢固、人机关系良好的主机机体。
三、技术参数：
|
焊网机型号 |
TX-1500型 |
|
主机侧板 |
厚25铁板 |
|
上梁板 |
厚25宽200铁板 |
|
下梁 |
300工字钢 |
|
上电极 |
直径25 紫铜棒 |
|
上电极连接线 |
200平方铜线 |
|
上电极夹板 |
20*40键条 |
|
上电极滑杆 |
直径25冷拔圆钢 |
|
下电极座 |
紫铜块 |
|
下电极 |
35*35*25MM铬镐铜方 |
|
下电极连接线 |
400平方铜板 |
|
主轴 |
直径75圆钢 |
|
动力电机 |
一体式变频制动刹车电机减速机 |
|
电机功率 |
4KW |
|
主机底座 |
壁厚5mm100*50方管 |
|
变压器 |
3*150KVA 水冷变压器 |
|
拉网跑道 |
厚2.5mm60*80方管 |
|
焊点数 |
8个 |
|
外形尺寸 |
占地面积2170*5040*1370mm |
|
焊接丝经 |
4-8mm |
|
焊接孔径 |
150*150mm—200*200mm |
|
焊接速度 |
20—35次/分 |
|
机器重量 |
2.2T |
