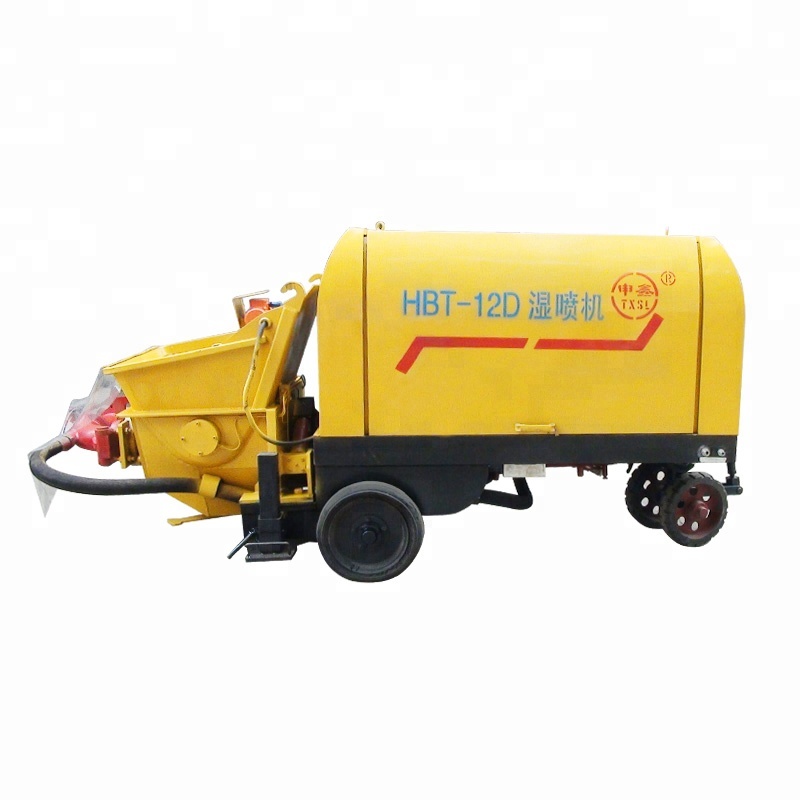

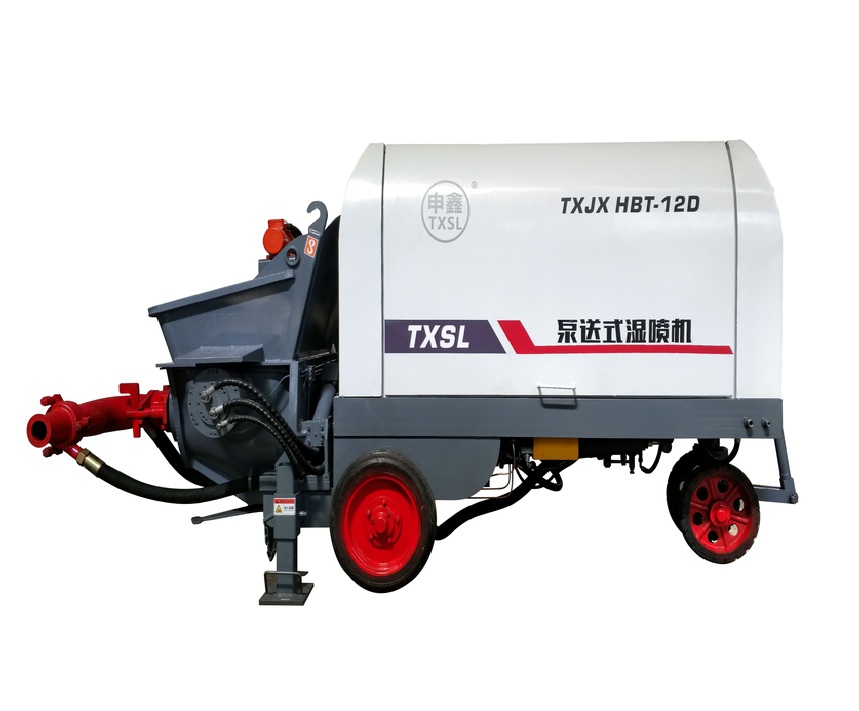

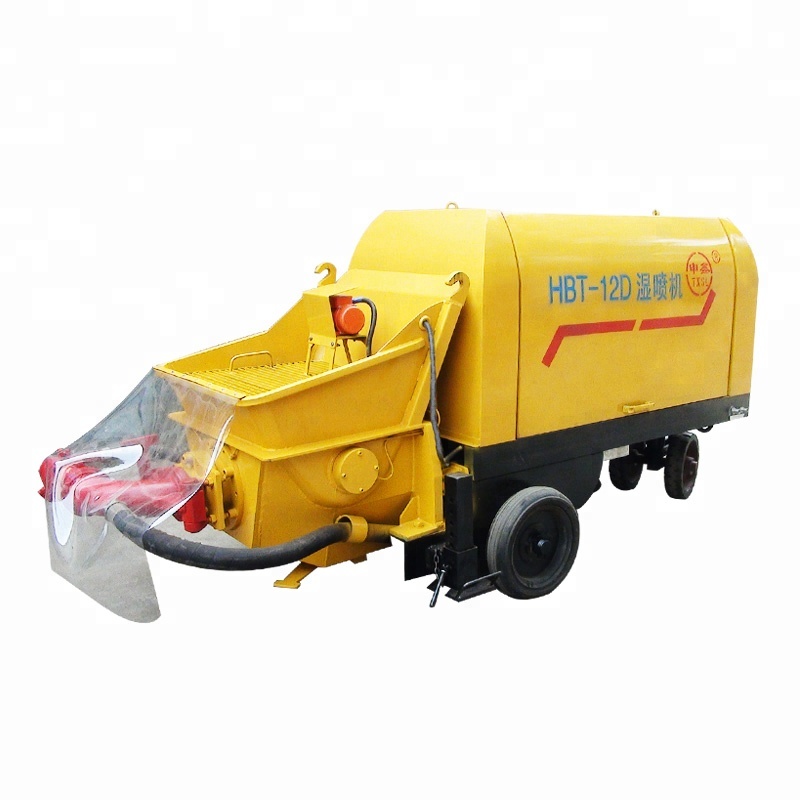

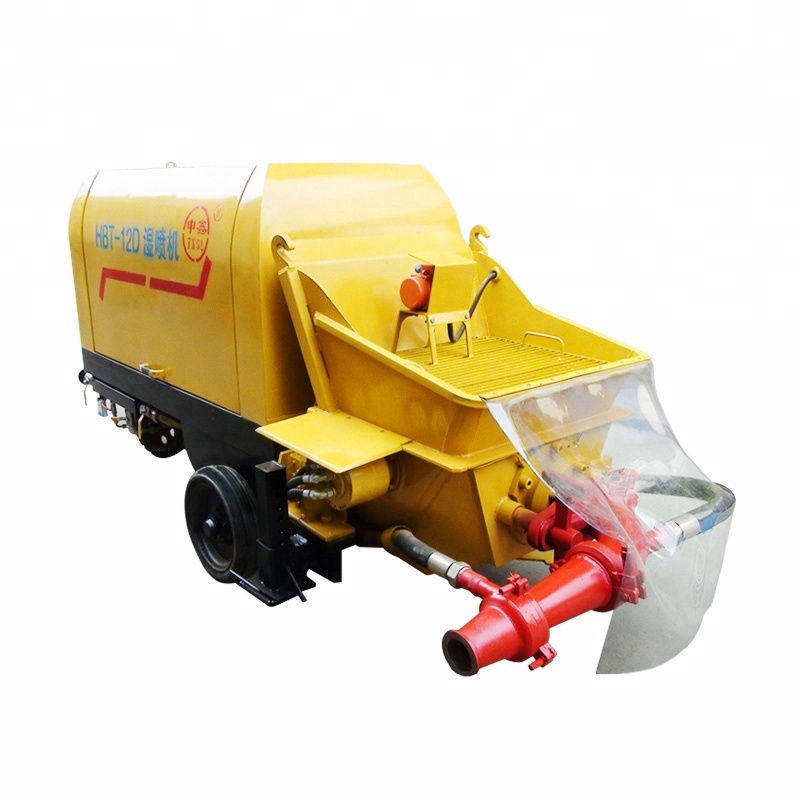

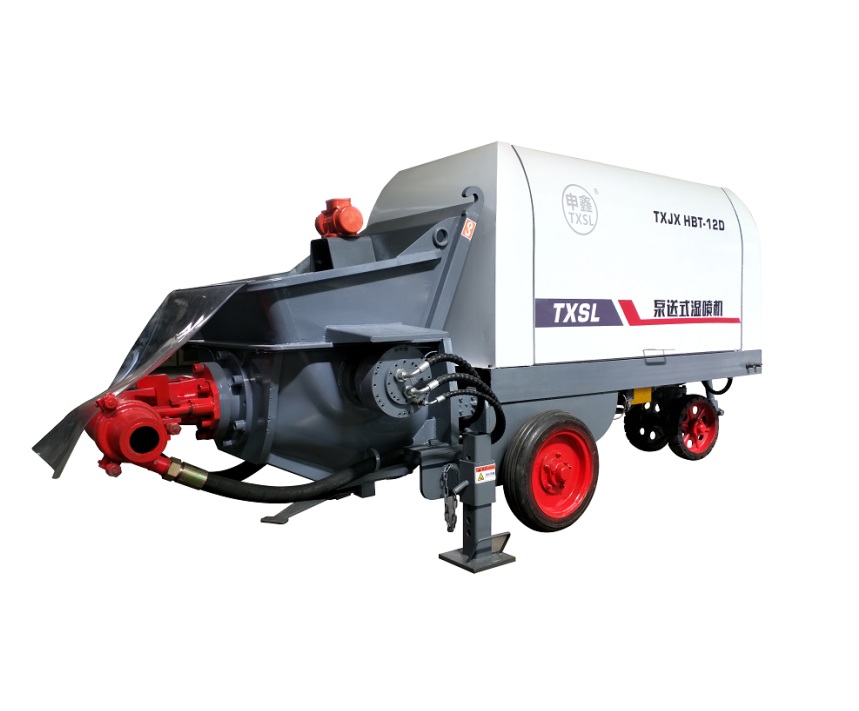

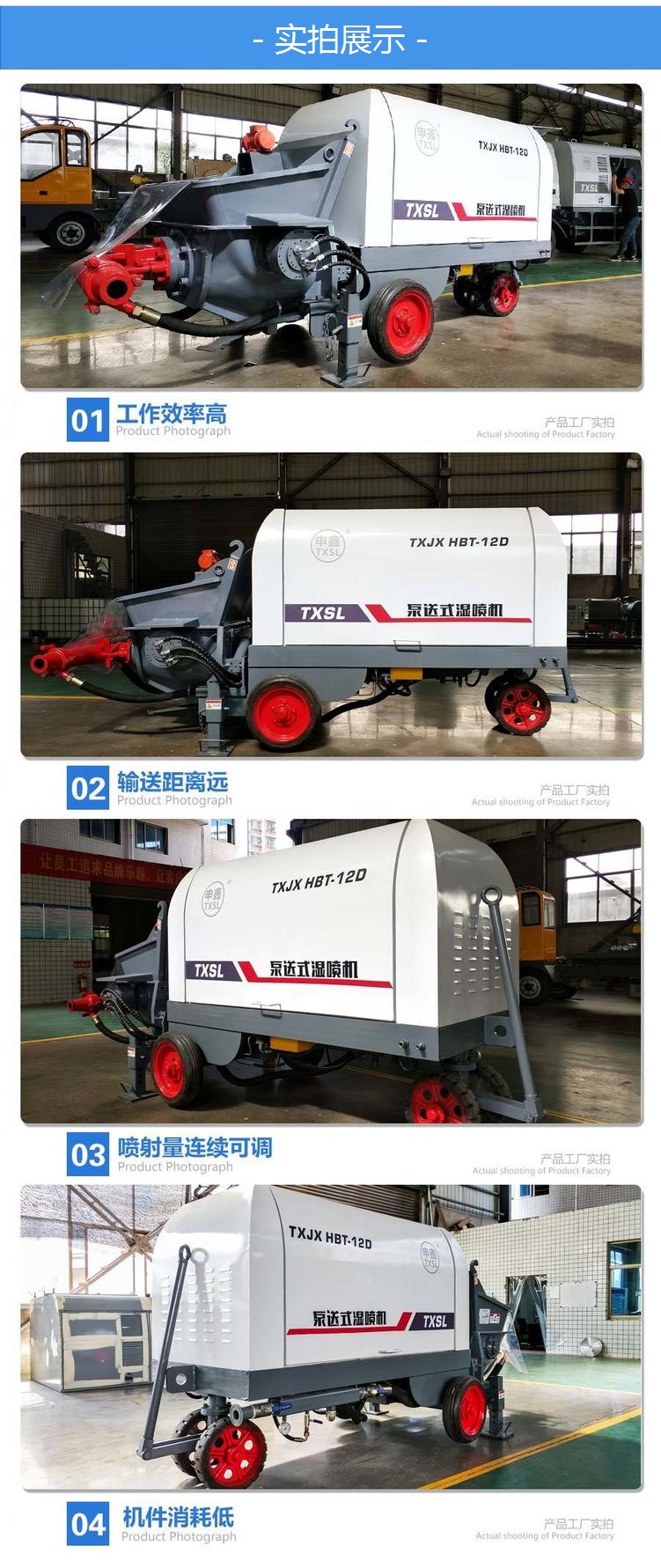

HBT-12D泵送式湿喷机
一、产品描述:
HBT-12D型液压泵送式砼湿喷机是我公司吸收好的湿喷机生产经验,利用长期从事湿喷机设计和制造的经验而研制的液压泵送式湿喷机系列产品之一。该机采用液压传动,以泵送方式将砼输送至一定距离或至喷头处,再用压缩空气将砼喷射到支护面上,同时在喷头处加入适量速凝剂与砼混合,速凝剂的添加量通过计量泵调节。

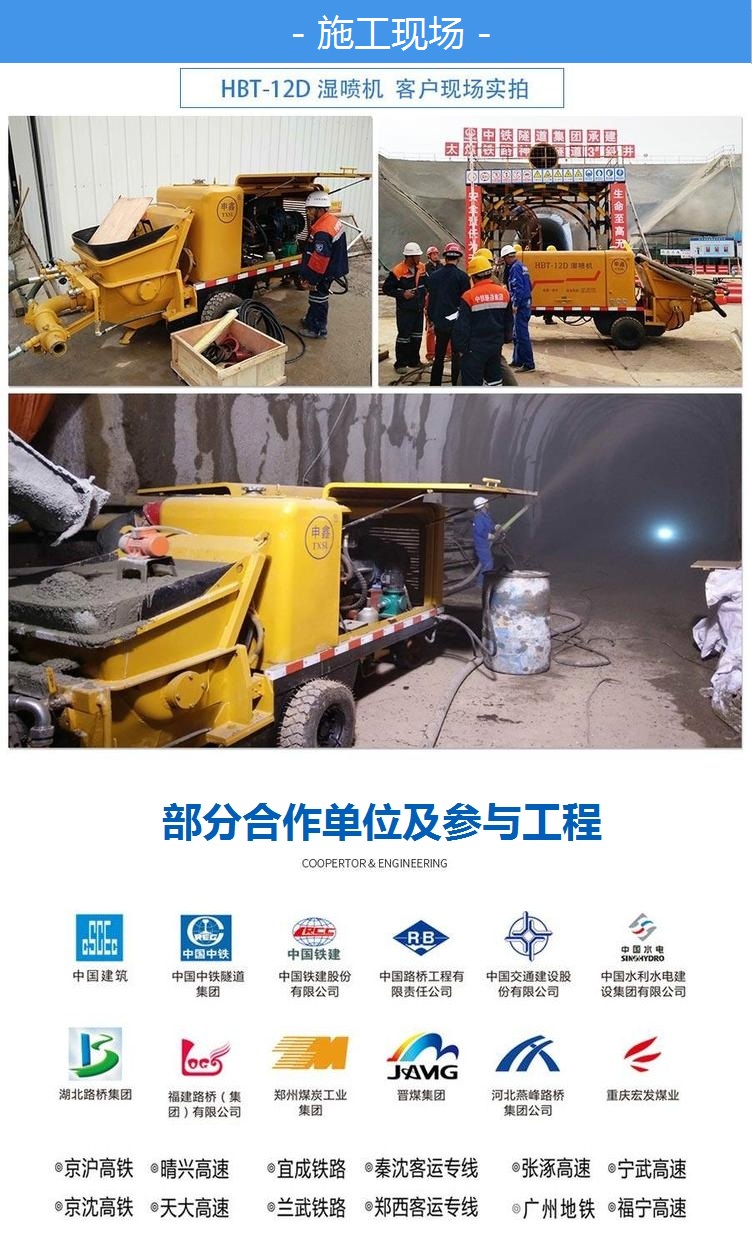

该机适用于铁路、公路、水利水电、矿山及国防等工程的喷射素混凝土、钢纤维混凝土施工,有利于工程建设加快进度,提高质量,确保安全和保护环境。

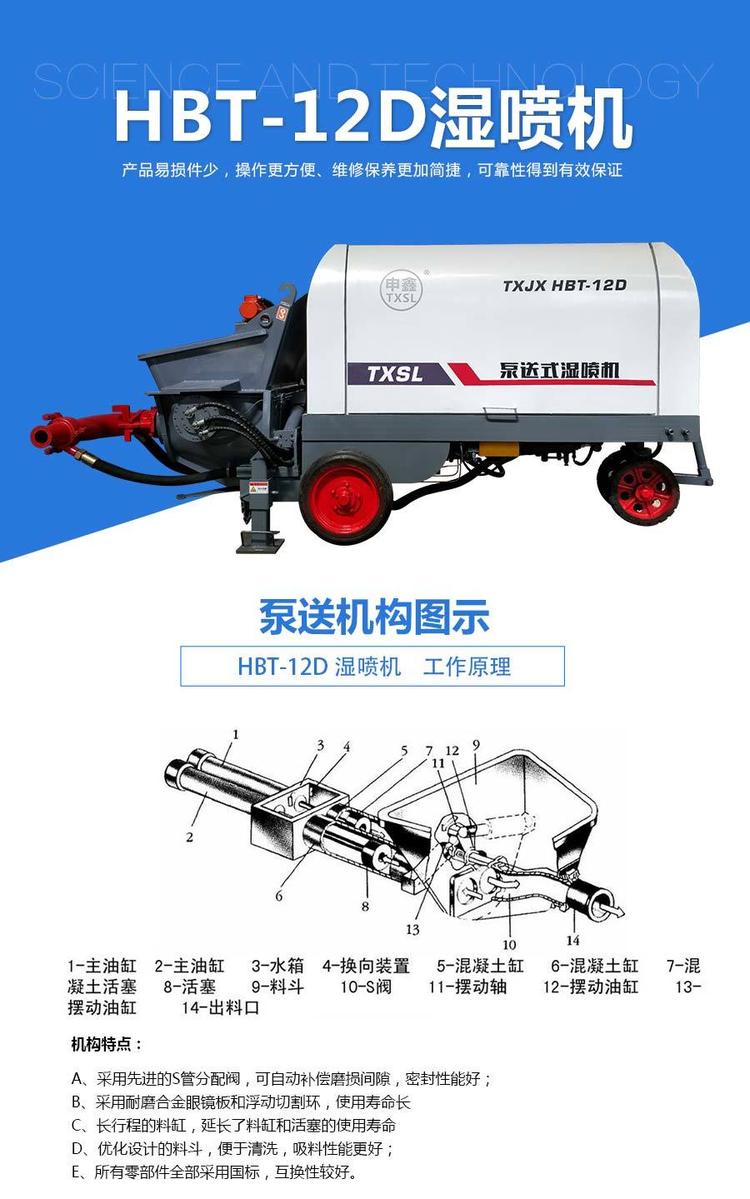

二、泵送机的结构
泵送机构、润滑系统、机架及行走装置、机罩及油箱、液压系统、电气系统、液体速凝剂添加系统、输送管路及供风系统、振动机构等组成。
1.泵送单元
泵送系统是泵送机构的核心部件,它是把液压能转换为机械能,通过油缸的推拉交替动作,使混凝土克服管道阻力输送到浇筑部位。主要由主油缸、输送缸、水箱、砼活塞和拉杆组成。
2.机构特点
a.采用先进的S管分配阀,可自动补偿磨损间隙,密封性能好;
b.采用耐磨合金眼镜板和浮动切割环,使用寿命长
c.长行程的料缸,延长了料缸和活塞的使用寿命
d.优化设计的料斗,便于清洗,吸料性能更好;
e.所有零部件耐磨性好,互换性较好。
3.润滑系统
1.主要有润滑泵,分配器和网式过滤器组成。
2.润滑采用自动集中润滑系统,保证机器运行中得到有效润滑,延长易损件的寿命。
4.润滑泵
• 液压动力驱动,性能可靠,适合不间断润滑
• 配置3个出脂口,其中两个同步口与驱动液压油换向同步交替出脂
• 同步口与循环口可封堵任其一组(同步口封堵时需同时封堵两个口)
• 选配WDLQ-100吸油滤网(P)
• 适合液压源压力在10MPa~25MPa的设备润滑
5.JPQ-M递进式分配器
6个标准出油口;每口排量0.2ml/循环;
进油口接6mm外径管子接头
注意事项:摆针会随着泵工作的循环不断进出,如果摆针不动则必须对分配器进行检查。

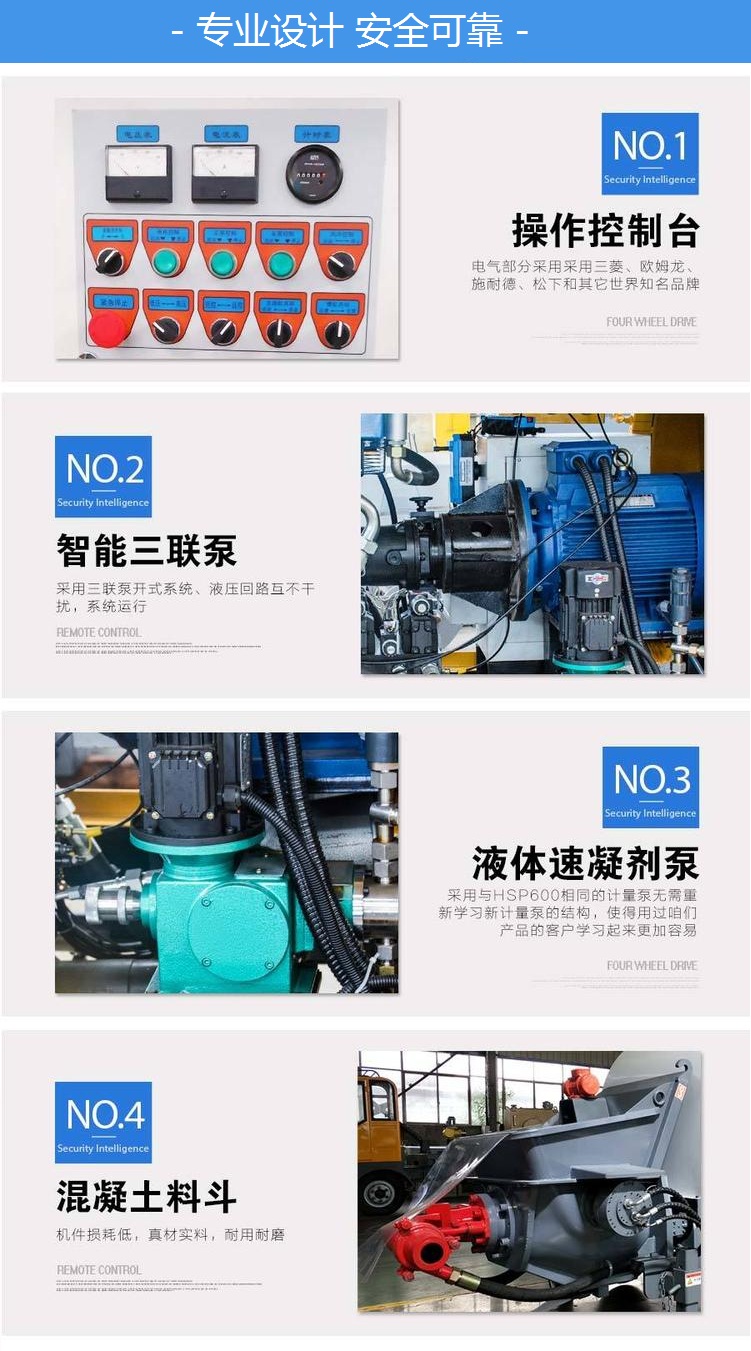

6.电气系统
电气部分采用的是三菱、欧姆龙、施耐德、松下等的牌子;
采用本地和无线遥控两种模式操作。可以实现百米远距离操作,使得操作更加安全方便。
电控换向技术,PLC控制电磁阀换向实现泵送、S管分配的交替换向。
7.液压系统
采用三联泵开式系统、液压回路互不干扰,系统运行;
具有反泵功能,利于及时排除堵管故障,并可短时间的停机待料。
液压阀块
液压阀采用华德,性能可靠,故障率低。
采用插装阀,体积小更换维修方便;
8.液体速凝剂添加系统
采用与HS700相同的计量泵无需重新学习新计量泵的结构,使得用过咱们产品的客户学习起来更加容易
三、技术参数:
技术参数 |
WHBT-4S |
KP-15SR |
KP-25SR |
WHBT-6S |
HBT-12D |
最大理论砂浆输送量(m³/h) |
4 |
15 |
25 |
10 |
4-8 |
砂浆输送压力(Mpa) |
8 |
10 |
14 |
8 |
8 |
最大理论垂直输送距离(m) |
50 |
120 |
160 |
50 |
20 |
最大理论水平垂直距离(m) |
100 |
500 |
650 |
100 |
40 |
分配阀形式 |
S管阀 |
S管阀 |
S管阀 |
S |
S |
骨料最大粒径(mm) |
5 |
10 |
10 |
10 |
20 |
砼塌落度 |
12--23 |
12--23 |
12--23 |
12--23 |
12--23 |
回弹率 |
|
|
|
≤15 |
≤15 |
作业粉尘浓度 |
|
≤10 |
≤10 |
≤10 |
≤10 |
砼输送缸缸径/行程(mm) |
Φ125/500 |
Φ140×1000 |
Φ140×1000 |
Φ125/500 |
Φ140/1000 |
柴油机型号 |
|
R4105D2 |
R4105ZD7 |
|
|
柴油机功率 |
|
50.6 |
61.6 |
|
|
额定转速 |
|
1800 |
1500 |
|
|
液压油箱容积 |
|
350 |
350 |
|
230 |
燃油箱容积 |
|
60 |
60 |
|
|
上料高度 |
800 |
1200 |
1200 |
900 |
1000 |
外形尺寸(长×宽×高)(mm) |
2200×700×1200 |
4550×1680×1950 |
2550×1000×1500 |
4350×1650×1800 |
质量 |
900 |
2850 |
3000 |
1460 |
2400 |
液压系统压力(Mpa) |
21 |
21 |
21 |
21 |
18 |
电机功率(kw) |
5.5 |
|
|
11 |
22 |
料斗容积(m³) |
0.15 |
0.4 |
0.5 |
0.15 |
0.3 |
